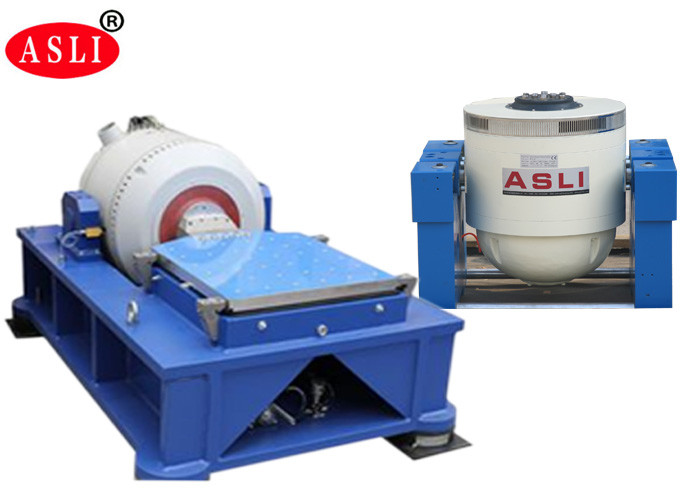

Hochfrequenz-Vibrationsshaker mit einem breiten Frequenzbereich von 3 bis 3500 Hertz für eine umfassende Vibrationsanalyse
Product Details
| Vibrationskraft: | 40000N | Vibrationsrichtung: | Vertikal und horizontal |
|---|---|---|---|
| Gewicht der beweglichen Spule: | 450kg | Verschiebung: | 51mm |
| Max. Beschleunigung: | 100g | Anwendung: | LED, Autoteile, Verpackung |
| Hervorheben |
Horizontaler Hochfrequenzerschütterungs-Schüttel-Apparat,Hochfrequenzschüttel-apparat der erschütterungs-4000kg.f,Testsystem der Erschütterung 4000kg.f |
||
Product Description
Beschleunigte Schock- und Schlagprüfung für Batterien, vertikale und horizontale Hochfrequenz-Vibrationsrüttler
Das Funktionsprinzip des elektromagnetischen Vibrationserregers ähnelt dem eines Lautsprechers, bei dem ein elektrischer Leiter durch die Wirkung elektromagnetischer Kraft im Magnetfeld bewegt wird. Die Kraft zur Beschleunigung des beweglichen Teils wird durch das Gleichgewicht zwischen treibendem Strom und magnetischem Fluss erzeugt. Daher kann durch Steuerung des treibenden Stroms der Vibrationsgenerator gesteuert werden.
Die maximale Beschleunigungsstufe des elektromagnetischen Vibrationserregers wird durch den maximalen Strom und die Last bestimmt. Bei niedriger Frequenz ist die Auslenkung des beweglichen Teils begrenzt, so dass die Beschleunigung kein hohes Niveau erreicht. Die Resonanzfrequenz des beweglichen Elements ist höher als die obere Grenze des Frequenzbereichs eingestellt.

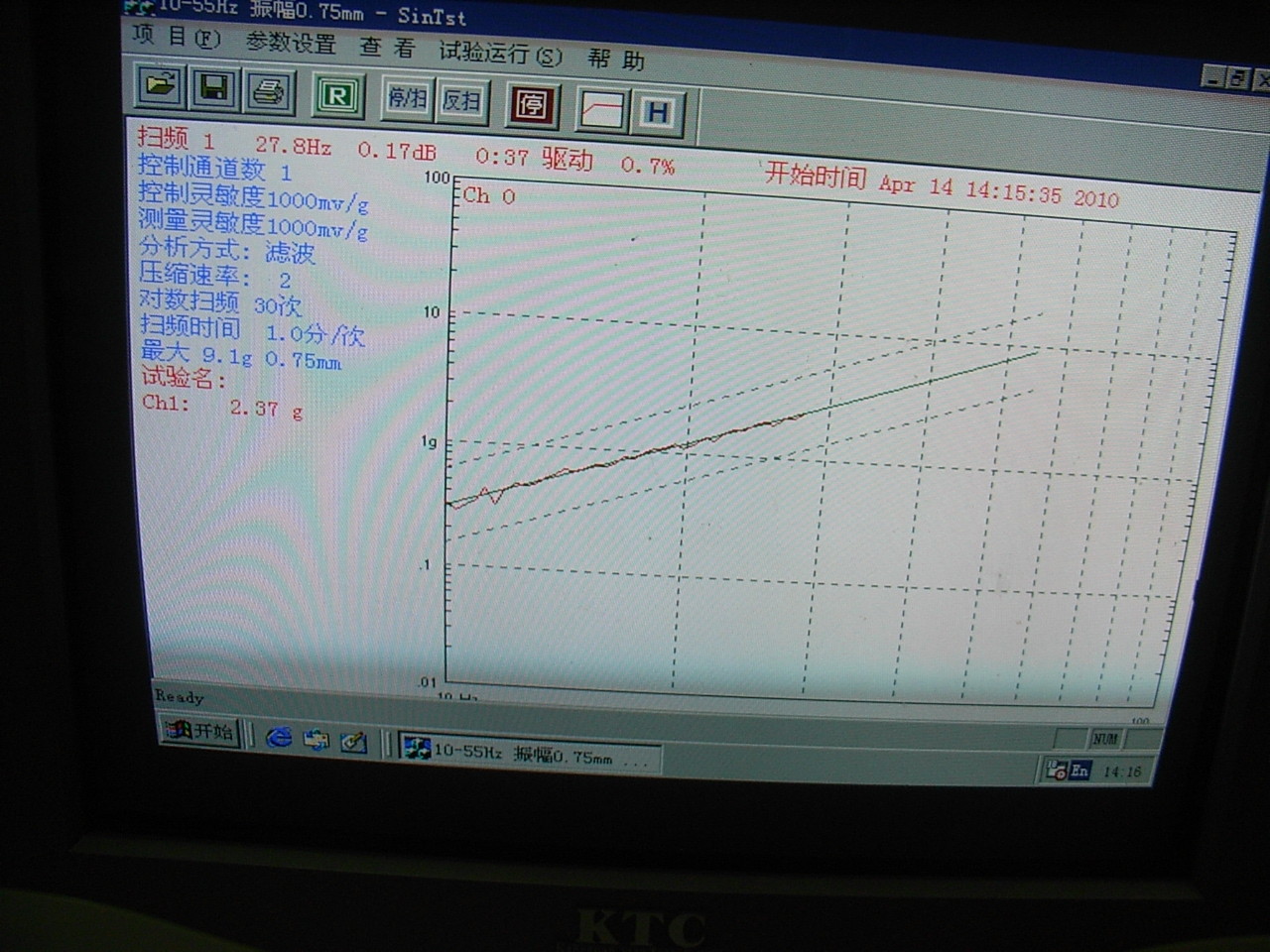

Die Leistung des Vibrationsgenerators kann durch die Grafik dargestellt werden, die die maximale Beschleunigung bei verschiedenen Frequenzen anzeigt. Durch die Verwendung einer doppelt-logarithmischen Darstellung kann die Begrenzung der Auslenkung als gerade Linie mit einer Steigung von 6 dB/Oktave ausgedrückt werden.
Technische Parameter:
| Modell |
Nennsinus Kraft (N) |
Nennzufalls- Kraft (N) |
Frequenz Bereich (Hz) |
Nennbeschleunigung (m/s2) | Nenngeschwindigkeit (m/s) |
Nenn-Auslenkung (Spitze-Spitze)mm |
Max. Last (Kg) | Schwingspule (Kg) |
Abmessung der Schwingspule (mm) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Ø150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1,6 | 40 | 120 | 9 | Ø230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Ø230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 51 | 250 | 12 | Ø230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Ø240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Ø320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1,8 | 5l | 450 | 40 | Ø450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1,8 | 51 | 500 | 50 | Ø450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1,8 | 51 | 750 | 50 | Ø450 |
Merkmale:
1. Robustes Aufhängungssystem und lineare Bewegungsführung, starke Tragfähigkeit, gute Führungsfunktionen, hohe Stabilität.
2. Airbag im Lastzentrum mit hoher statischer und niedriger dynamischer Steifigkeit, starke Tragfähigkeit, perfekte Leistung bei Amplitudenschwankungen.
3. Hocheffiziente D-Klasse-Leistungsschaltung, 3-Sigma-Spitzenstrom, geringer Stromverbrauch und minimale harmonische Verzerrung.
4. Schnelle Selbstdiagnose mit Sicherheitsverriegelung, hohe Sicherheitszuverlässigkeit.
5. Airbag-Schockabsorptionsvorrichtung für die Vibrationsplattform ohne zusätzliche Fundamente, perfekte Wiedergabe der Vibrationswelle und Reduzierung der Vibrationsübertragung.
6. Horizontale und vertikale Erweiterungsplattformen für verschiedene Anwendungen.
7. Einfache Bedienung des Controllers.
Technische Parameter des horizontalen Expanders:
| Modell | Tischgröße (mm) | Frequenzbereich (Hz) | Gewicht der beweglichen Teile (kg) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6,6 7,8 9,0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11,2 13,2 16,0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19,3 23,1 27,0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27,5 33,0 45 |
Beschleunigte Schock- und Schlagprüfung für Batterien, vertikale und horizontale Hochfrequenz-Vibrationsrüttler, kontaktieren Sie uns gerne.
