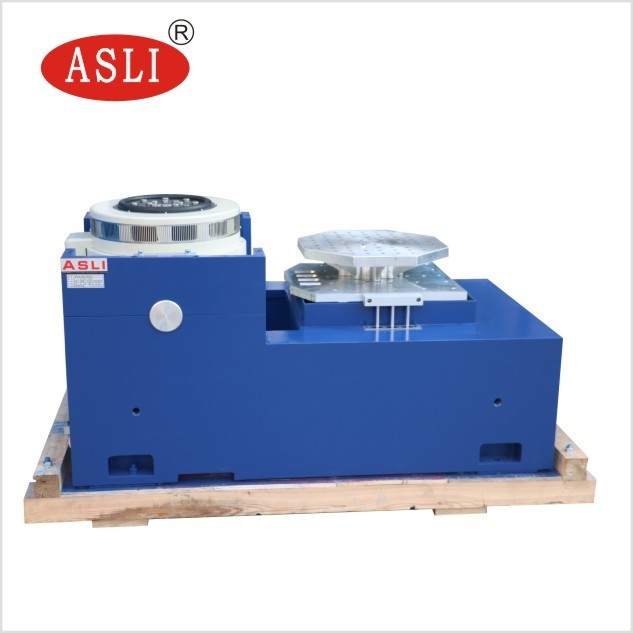

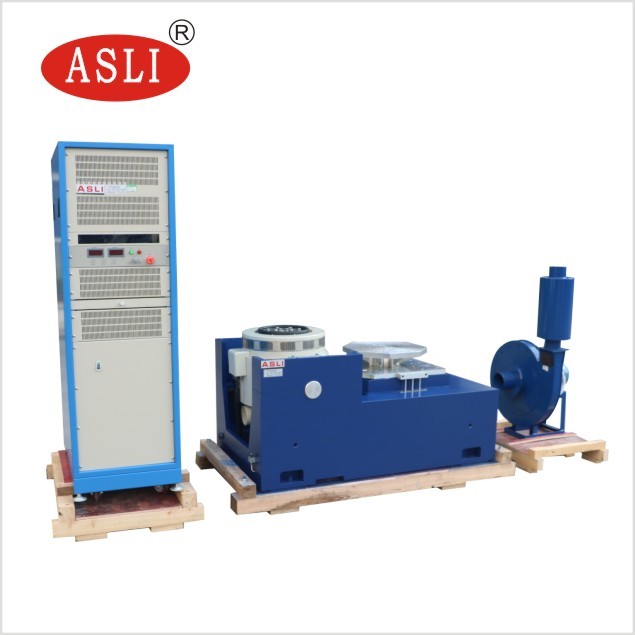

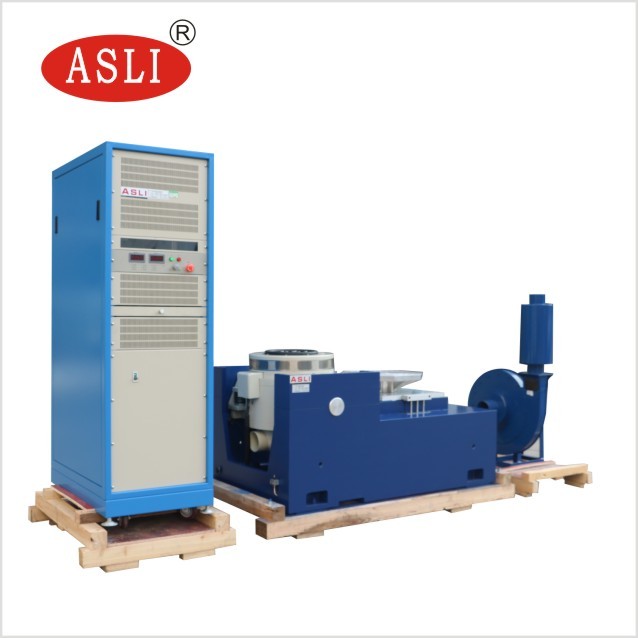

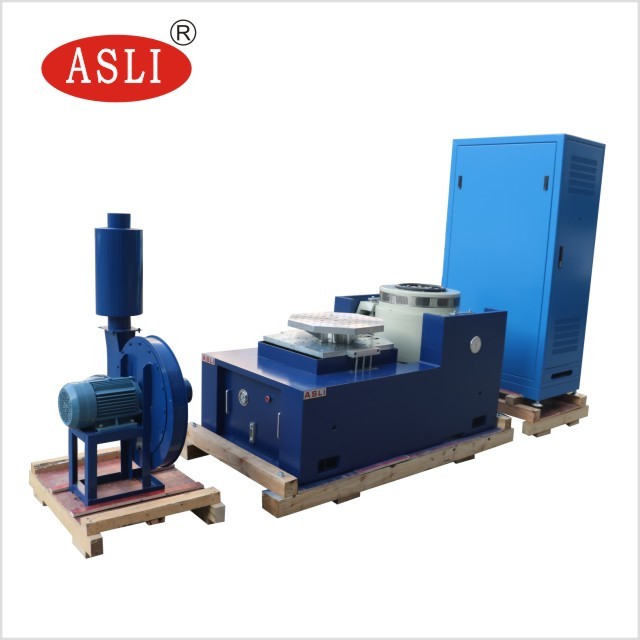

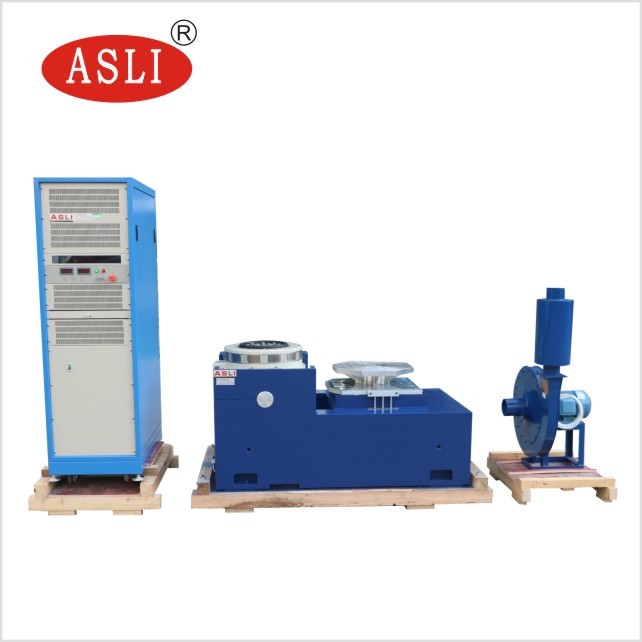

Prüfungstabelle der elektrodynamischen Erschütterungs-6000N

Elektrodynamischer Shaker And Vibration Testing Table ES-6 6000N

Das elektrische dynamische Erschütterungsschüttel-apparattesthochfrequenzsystem weitverbreitet auf Nationalverteidigung, Waffen, Luftfahrt, Aerospace, Kommunikationen, Elektronik, Elektrogeräten, Kommunikationen, Haushaltsgeräten und anderen Gebieten.

2. ES-6 6000N elektrodynamischer Schüttel-Apparat u. Testgerät der Erschütterung Eigenschaften:

1. Gut entworfenes dynamisches Kreisskelett, mit einer axialen Resonanzfrequenz des höheren Stadiums.

2. Zwei-magnetischer Stromkreis, Durchsickerntief des magnetischen Flusses, Kompaktbauweise und rational.

3. Rocker-Rod-Rollenlager gerade und Import-orientierte zusammengesetzte Körpersteifheitsorientierung, Exzentertragfähigkeit.

4. Drehzapfenisolierungsgrundlage eingeweiht Hormongebrauch, die Installation der beweglichen Bequemlichkeit.

5. Neue Technologie bewegen sich um das System, um zu garantieren dass der dynamische Kreis der hohen Zuverlässigkeit.

6. Neuer Rohrentwurf und die Kühlwirkung erhöhen.

7. Statische Steifheit, dynamische Steifigkeit des tragenden kleinen Ballons, die SchwingtischTragfähigkeit anhebend

3. ES-6 6000N elektrodynamischer Schüttel-Apparat u. Testgerät der Erschütterung technische Parameter:

.....

Elektrischer dynamischer Schüttel-Apparat der Erschütterung ES-6

1. Parameter

(1) bewertete Kraft: Sinuskraft 6000N; gelegentliche Kraft 6000N; Schockkraft 12000N;

(2) Frequenzbereich: 3Hz zu 3500Hz, Festfrequenz, Schleife hin und her, Sinus, gelegentlich, Schock

(3) Schleife-Frequenz Modus: linear, logarithmisch, Schleife hin und her, Festfrequenz

(4) Schleife-Frequenz Zeiten: 1 bis 32767

(5) Schleife-Frequenz Zeit: Festfrequenz-/einzelnes 1-3600mins, Schleifefrequenzkurven kann angezeigt werden.

(7) Max. Speed: 1.6m/s

(8) Max. Displacement: 25mmp-p (nicht Last), doppelte Spitze

(9) Auswirkungs-Verschiebung: 25mm

(10) Gewicht der beweglichen Spule: 6.5kg

(11) Erschütterungs-Welle: der Sinus, gelegentlich, Schock, die Steuerspektren, Welle, SignalDynamikwerte kann angezeigt werden

(12) Durchmesser der beweglichen Spule: Φ230 Millimeter

(13) Vibrationssystem-Maß: W950xH650xD800 Millimeter

(14) Vibrationssystemgewicht: 750KG

2 Erschütterungs-Komponenten-Details

(1) Satz des Erschütterungs-Generators 1

(2) Satz des Erschütterungs-Prüfers 1

(3) Satz der Kommunikations-Verbindungs-Kammer 1

(4) Satz des DA-6 Endverstärkers 1

(5) PC der Erregungs-Energie 1

(6) Fahrer Software 1 Satz

(7) Satz des Kühlsystems 1

(8) Satz des Farbdruckers 1

(9) Beschleunigungsmesser (schließen Sie Ertragskurve) ein, 1 PC

2-4-2 Steuer-Software-Spezifikation

2-4-2-1 sinusförmige Welle

(1) Steuermodus: sinusförmige Wellenformsteuer-Software

(2) Frequenzbereich: 1,0 zu 5000hz (1,0 zu 12000hz ist optional)

(3) Steuerdynamikwerte: 100dB

(4) Regelzeit: 10ms

(5) Regelgenauigkeit: ±1dB

(6) Frequenz-Entschließung: 0,01%

(7) Schleifen-Geschwindigkeit: lineare Schleife 0 zu 6000hz/s; logarithmische Schleife 0 zu 6000hz/s

(8) Wellen-Verzerrung: <0>

2-4-2-2 gelegentliche Welle

(1) Steuermodus: PSD

(2) Frequenzbereich: DC zu 4800Hz, (DC zu 11000Hz ist optional)

(3) Entschließung: Linien Max.1600

(4) Steuerdynamikwerte: 90dB

(5) Regelzeit: gewöhnlich 100ms

(6) Regelgenauigkeit: ±1dB

2-4-2-3 Druckwelle

(1) Steuermodus: Wellenform kann gesteuert werden

(2) Schock-Modus: Halbsinuswelle, sah Zahnwelle, dreieckige Welle, Rechteckschwingung, trapezoide Welle

(3) Frequenzbereich: DCto22000Hz

(4) Rahmen: Max.32K

(5) Dauer-Zeit: 0.5-3000ms

(6) Ausgleichs-Modus: Vorimpuls, Nachimpuls, vor/Nachimpuls
