Horizontaler Sinus gelegentliche elektromagnetische Art des Zwangserschütterungs-Testgeräts
1. Elektromagnetische Art Vertikale/horizontale Sinusradom-Krafterschütterungs-Maschine Anwendung:
Elektrodynamischer Schüttel-Apparat u. Testgerät der Erschütterung für das Labor weitverbreitet auf Nationalverteidigung, Waffen, Luftfahrt, Aerospace, Kommunikationen, Elektronik, Elektrogeräten, Kommunikationen, Haushaltsgeräten und anderen Gebieten.
2. elektromagnetische Art Vertikale/horizontale Sinusradom-Krafterschütterungs-Maschine Eigenschaften:
1. Gut entworfenes dynamisches Kreisskelett, mit einer axialen Resonanzfrequenz des höheren Stadiums.
2. Zwei-magnetischer Stromkreis, Durchsickerntief des magnetischen Flusses, Kompaktbauweise und rational.
3. Rocker-Rod-Rollenlager gerade und Import-orientierte zusammengesetzte Körpersteifheitsorientierung, Exzentertragfähigkeit.
4. Drehzapfenisolierungsgrundlage eingeweiht Hormongebrauch, die Installation der beweglichen Bequemlichkeit.
5. Neue Technologie bewegen sich um das System, um zu garantieren dass der dynamische Kreis der hohen Zuverlässigkeit.
6. Neuer Rohrentwurf und die Kühlwirkung erhöhen.
7. Statische Steifheit, dynamische Steifigkeit des tragenden kleinen Ballons, die SchwingtischTragfähigkeit anhebend
3. Elektromagnetische Art Vertikale/horizontale Sinusradom-Krafterschütterungs-Maschine technische Parameter:
| Modell |
Bewerteter Sinus Kraft (N) |
Bewertet Gelegentlich Kraft (N) |
Frequenz Strecke (Hz) |
Bewertet Beschleunigung (m/s2) |
Bewertet Geschwindigkeit (m/s) |
Bewertet Ersatz (pp.) Millimeter |
Maximum. Laden (Kilogramm) |
bewegliche Spule (Kilogramm) |
Maß von Bewegliche Spule (Millimeter) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1,2 | 25 | 70 | 2,5 | Φ150 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1,6 | 25 | 100 | 3,5 | Φ150 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1,6 | 25 | 180 | 6,5 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1,8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1,8 | 51 | 300 | 30 | Φ320 |
......

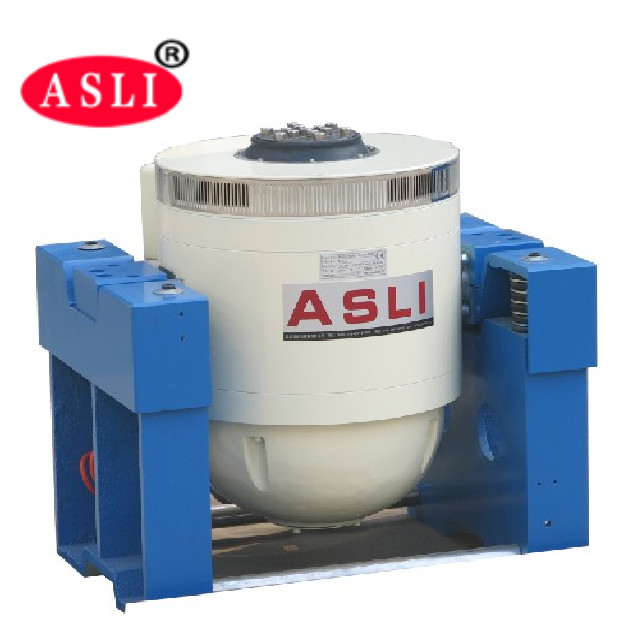

Elektrischer dynamischer Schüttel-Apparat der Erschütterung ES-6
1. Parameter
(1) bewertete Kraft: Sinuskraft 6000N; gelegentliche Kraft 6000N; Schockkraft 12000N;
(2) Frequenzbereich: 3Hz zu 3500Hz, Festfrequenz, Schleife hin und her, Sinus, gelegentlich, Schock
(3) Schleife-Frequenz Modus: linear, logarithmisch, Schleife hin und her, Festfrequenz
(4) Schleife-Frequenz Mal: 1 bis 32767
(5) Schleife-Frequenz Zeit: Festfrequenz-/einzelnes 1-3600mins, Schleifefrequenzkurven kann angezeigt werden.
(7) Max. Speed: 1.6m/s
(8) Max. Displacement: 25mmp-p (nicht Last), doppelte Spitze
(9) Auswirkungs-Verschiebung: 25mm
(10) Gewicht der beweglichen Spule: 6.5kg
(11) Erschütterungs-Welle: der Sinus, gelegentlich, Schock, die Steuerspektren, Welle, SignalDynamikwerte kann angezeigt werden
(12) Durchmesser der beweglichen Spule: Φ230Millimeter
(13) Vibrationssystem-Maß: W950xH650xD800 Millimeter
(14) Vibrationssystemgewicht: 750KG
2 Erschütterungs-Komponenten-Details
(1) Satz des Erschütterungs-Generators 1
(2) Satz des Erschütterungs-Prüfers 1
(3) Satz der Kommunikations-Verbindungs-Kammer 1
(Satz des 4) DA-6 Endverstärkers 1
(5) PC der Erregungs-Energie 1
(6) Fahrer Software 1 Satz
(7) Satz des Kühlsystems 1
(8) Farbdrucker 1 eingestellt
(9) Beschleunigungsmesser (schließen Sie Ertragskurve) ein, 1 PC
2-4-2 Steuer-Software-Spezifikation
2-4-2-1 sinusförmige Welle
(1) Steuermodus: sinusförmige Wellenformsteuer-Software
(2) Frequenzbereich: 1,0 zu 5000hz (1,0 zu 12000hz ist optional)
(3) steuern Sie Dynamikwerte: 100dB
(4) Regelzeit: 10ms
(5) Regelgenauigkeit: ±1dB
(6) Frequenz-Entschließung: 0,01%
(7) Schleifen-Geschwindigkeit: lineare Schleife 0 zu 6000hz/s; logarithmische Schleife 0 zu 6000hz/s
(8) Wellen-Verzerrung: <0>
2-4-2-2 gelegentliche Welle
(1) Steuermodus: PSD
(2) Frequenzbereich: DC zu 4800Hz, (DC zu 11000Hz ist optional)
(3) Entschließung: Linien Max.1600
(4) steuern Sie Dynamikwerte: 90dB
(5) Regelzeit: gewöhnlich 100ms
(6) Regelgenauigkeit: ±1dB
2-4-2-3 Druckwelle
(1) Steuermodus: Wellenform kann gesteuert werden
(2) Schock-Modus: Halbsinuswelle, sah Zahnwelle, dreieckige Welle, Rechteckschwingung, trapezoide Welle
(3) Frequenzbereich: DCto22000Hz
(4) Rahmen: Max.32K
(5) Dauer-Zeit: 0.5-3000ms
(6) Ausgleichs-Modus: Vorimpuls, Nachimpuls, vor/Nachimpuls
4. Garantie: eine freie Garantie des Jahres, lebenslange Wartung.
5. Kundendienst: Feedback innerhalb, 2 Stunden nachdem Anruf erhalten.
6. Service: Soem-Service, Dienstleistung im Designbereich, Käuferaufkleberservice.
ASLi (China) Test Equipment Co., Ltd ist lange Geschichtsherstellungs-Testgeräte, in der Vergangenheit 10 Jahre, wir sich widmete der Herstellung von Klimakammern, von environronmental Testgerät der Simulation und von mechanischem Testgerät.
Hauptprodukte ASLi: Klimakammern, Kammer der Temperatur (Feuchtigkeit), Kammer PCT /Hast (in hohem Grade beschleunigte Belastungsprobekammer), ESS-Kammer, Weg in der Stabilitätskammer, im Vakuumofen, in der Erschütterungsprüfvorrichtung, in der mechanischen Schockprüfvorrichtung, in der kombinierten Erschütterungsklimakammer, in usw.
